Ремонт і відновлення шпинделів Homag
Обробні центри й фрезерні верстати з ЧПК Homag на високих обертах обробляють деревину, плитні матеріали та композити, а шпиндель бере на себе пил, смолу й постійну зміну інструмента. Ми відновлюємо такі шпинделі — здебільшого електрошпинделі HSD з артикулом Homag — у власній майстерні в Києві. Шпиндель Сервіс — незалежна майстерня, не авторизована компаніями Homag чи HSD і не пов’язана з ними.
На верстаку
Шпиндель Homag — це здебільшого електрошпиндель HSD

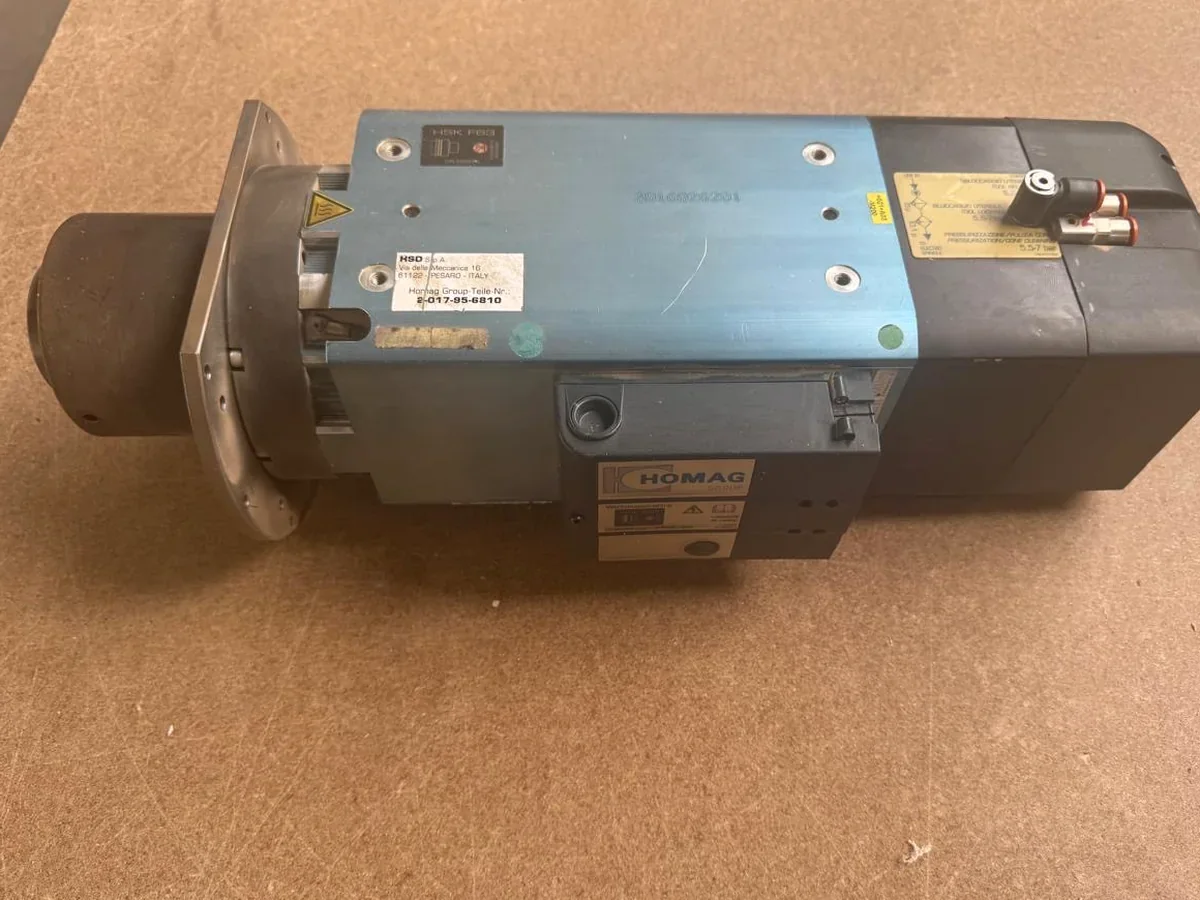

Багато верстатів Homag з ЧПК виходять із заводу з електрошпинделем виробництва HSD S.p.A. (Пезаро, Італія). Вузол на фото — типовий приклад: на корпусі заводська табличка HSD, на другій наклейці — артикул Homag Group, інструментальна посадка — HSK F63.
Для ремонту ці таблички важливіші за назву верстата. Тип і серійний номер HSD підказують нам схему підшипників, спосіб охолодження й діапазон обертів, а номер Homag — як саме вузол сконфігуровано для вашого верстата. Сфотографуйте обидві таблички ще до відправки.
- Табличка HSD: тип, серійний номер, оберти й потужність
- Наклейка з артикулом Homag Group (наприклад, 2-017-…)
- Позначення інструментальної посадки — на цих верстатах зазвичай HSK F63
- Пневматичні підключення: розтискання інструмента, обдув конуса, запірне повітря
Обсяг робіт
Які шпиндельні вузли Homag ми ремонтуємо
Деревообробні шпинделі працюють на високих обертах, постійно міняють інструмент і весь час перебувають у дрібному пилу. Тому зношуються вони не там, де шпинделі металообробних верстатів, і пневмосистему, затискання та датчики ми перевіряємо так само ретельно, як і підшипники. В Україні верстати Homag і Weeke працюють передусім на меблевих виробництвах — корпусні, кухонні й офісні меблі, — а також у виробництві дверей, сходів, виробів із масиву та на розкрої й обробці плитних матеріалів.
Електрошпинделі HSK F63
Основний шпиндель більшості обробних центрів Homag і верстатів для нестингу. Надходять варіанти як із повітряним, так і з рідинним охолодженням. Заміну комплекту підшипників, перевірку статора й охолодження та відновлення затискання інструмента виконуємо як одну роботу.
Шпинделі 5-осьових головок і агрегатів
Вузли, що приводять кутові головки й агрегати через вісь C або додатковий інтерфейс. Тут також вимірюємо з’єднання агрегата та його базові поверхні: зношений інтерфейс проявляється вібраційними слідами на деталі.
Свердлильні та пильні шпинделі
Шпинделі свердлильних блоків і пазових пилок менші, зате їх багато. Чи доцільне відновлення, залежить від конкретного вузла: спочатку оглядаємо його й кажемо, якщо розумніше замінити.
Старіші верстати Weeke і Homag
Верстати колишньої лінійки Weeke та старших серій Homag досі щодня працюють на виробництві. Запчастини для старих типів HSD іноді доводиться шукати довше, тому їхню наявність підтверджуємо через партнерську майстерню в Німеччині ще до того, як розраховуємо розбирання.
Симптоми
Найчастіші несправності шпинделів Homag
Деревообробні шпинделі виходять з ладу інакше, ніж металообробні: високі оберти, часта зміна інструмента й дрібний пил постійно навантажують пневмосистему, затискання та датчики. На верстатах Homag з електрошпинделями HSD більшість несправностей починається саме там, а підшипники руйнуються вже як наслідок. Нижче — те, з чим ми стикаємося найчастіше.
Пил і смола всередині шпинделя
Якщо запірне повітря зникає або воно вологе, дрібний деревний пил і смола затягуються в шпиндель через носок. Наслідок — підшипники обертаються з шорсткістю, а затискання заїдає. Ми з’ясовуємо, як забруднення потрапило всередину, а не лише що воно пошкодило.
Інструмент не розтискається або не затискається
Розтискання інструмента на цих шпинделях пневматичне. Зношене ущільнення поршня, ослаблені тарілчасті пружини чи зношена цанга HSK закінчуються однією й тією ж помилкою на пульті. Зусилля затискання вимірюємо до й після ремонту.
Шум підшипників на високих обертах
Ці шпинделі часто працюють на 18 000 об/хв і вище, переважно на гібридних керамічних підшипниках. Шум зазвичай спершу з’являється у верхній частині діапазону обертів; якщо його чути вже на низьких обертах, підшипники давно зношені.
Перегрів
На вузлах із повітряним охолодженням типова причина — забиті ребра або несправний вентилятор, на вузлах із рідинним — забита сорочка охолодження. Несправність обмотки може виглядати так само, тому статор перевіряємо під час кожного ремонту.
Несправності датчиків
Датчики «інструмент затиснуто», «інструмент розтиснуто», «інструмента немає» та датчик температури передають сигнали в систему ЧПК. Зміщений або несправний датчик зупиняє верстат, навіть коли механіка в порядку. Ми заново налаштовуємо й перевіряємо їх на стенді.
Конус і биття
Часта зміна інструмента й випадкові зіткнення залишають сліди на контактних поверхнях HSK. Биття інструмента потім видно як погану якість кромки. Конус перешліфовуємо, якщо для цього є достатній запас матеріалу.
Порядок робіт
Як ми відновлюємо шпиндель Homag
- Ідентифікуємо вузол за табличкою HSD і артикулом Homag та погоджуємо з вами обсяг робіт.
- Шпиндель повністю розбираємо, очищаємо від пилу й смоли та вимірюємо кожну деталь: вал, отвори корпусу, конус, підшипники, затискний комплект і статор.
- Ви отримуєте письмовий кошторис із фото й результатами дефектації. Нічого не ремонтуємо й не замовляємо, доки ви письмово його не погодите.
- Відновлення охоплює, залежно від потреби, підшипники, ущільнення й систему затискання; оригінальні запчастини з Європи постачає партнерська майстерня в Німеччині. Далі — налаштування датчиків і перевірка всіх повітряних каналів.
- Шпиндель динамічно балансуємо й обкатуємо в усьому діапазоні обертів із записом температури, вимірюємо зусилля затискання.
- Повертаємо його вам із протоколом випробувань, готовим до встановлення.
Що надіслати разом із запитом
Табличка HSD і наклейка з артикулом Homag ідентифікують вузол; разом із серією верстата й тиском повітря вони підказують нам, які запчастини та які перевірки потрібні шпинделю.
- Фото таблички HSD і наклейки з артикулом Homag
- Тип і рік випуску верстата, наприклад серія обробного центру
- Симптоми й коли вони проявляються: на холодному шпинделі, після прогріву чи лише на високих обертах
- Тиск запірного повітря й повітря розтискання інструмента, якщо відомо
- Чи шпиндель уже знятий із верстата
Практична порада: на жовтій наклейці шпинделя з фото вище вказано тиск повітря для обдуву конуса й запірного повітря. Чисте сухе повітря з таким тиском — найдешевший захист деревообробного шпинделя. Шпиндель надсилайте до Києва (проспект Перемоги, 1) «Новою поштою» або вантажним перевізником з будь-якого міста — Львова, Рівного, Луцька, Житомира, Вінниці чи інших; демонтаж і монтаж на підприємстві виконуємо в Києві та області, в інших регіонах — за домовленістю.
Питання
Ремонт шпинделів Homag — часті запитання
Так. Ваша служба головного механіка може надіслати шпиндель нам напряму. Ми незалежна майстерня й не працюємо через сервісні канали Homag чи HSD. Авторизації від жодної з цих компаній ми не маємо і прямо про це кажемо.
Так. На багатьох верстатах Homag стоять електрошпинделі HSD з артикулом Homag Group. Для ремонту нам потрібні обидва номери: тип і серійний номер HSD, а також артикул Homag. Щоб почати, достатньо фото кожної таблички.
Через оберти й пил. Вони працюють швидше, частіше міняють інструмент і весь час перебувають у дрібному абразивному пилу та смолі. Більшість несправностей, які ми бачимо, починається в пневмосистемі або затисканні, а підшипники виходять з ладу вже як наслідок.
Термін залежить від наявності запчастин і від того, що покаже розбирання. Орієнтовний термін називаємо після приймання шпинделя, обов’язковий — підтверджуємо письмово після дефектації.
Шпиндельні вузли — так. Свердлильні редуктори й агрегати оцінюємо індивідуально за фото, бо для деяких із них кращим рішенням буде обмінний вузол. Скажемо про це ще до того, як ви щось відправите.
Надішліть дані шпинделя
Вкажіть модель верстата, тип шпинделя й опишіть, що не так у роботі. Ми надамо попередню оцінку та письмовий кошторис ще до початку робіт. Для верстатів Homag надішліть фото таблички HSD і наклейки Homag — для ідентифікації електрошпинделя потрібні обидва номери. Телефон: +380 63 700 92 44, e-mail: info@spindleservice.com.ua.
